Επισκόπηση προϊόντος

Ένα-κλαδί Τ-βαρέως τύπου για κύριο καλώδιο 95 mm² που δεν κόβεται και δεν απογυμνώνεται ποτέ.

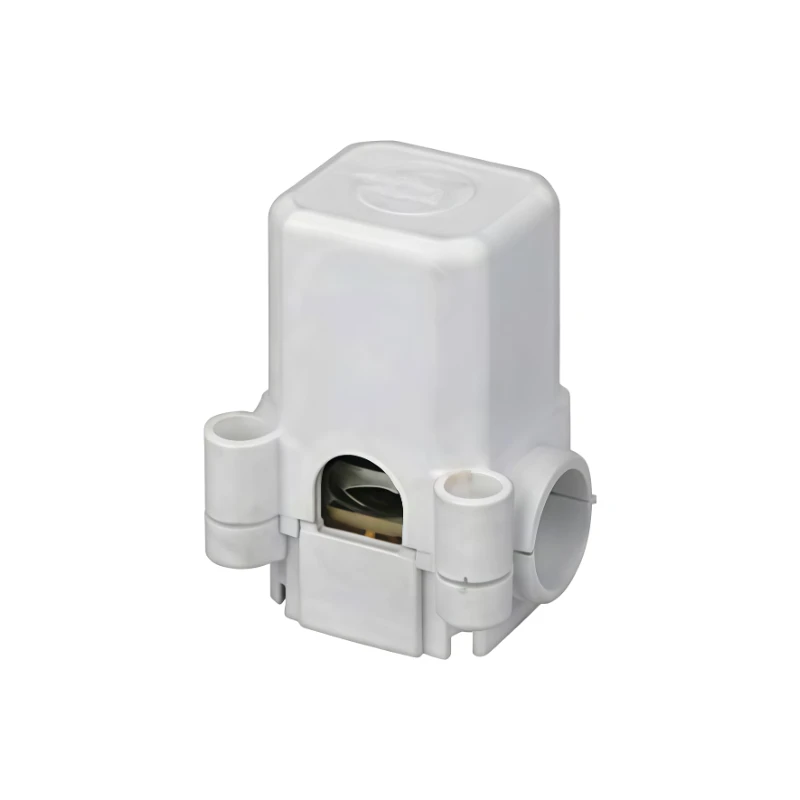

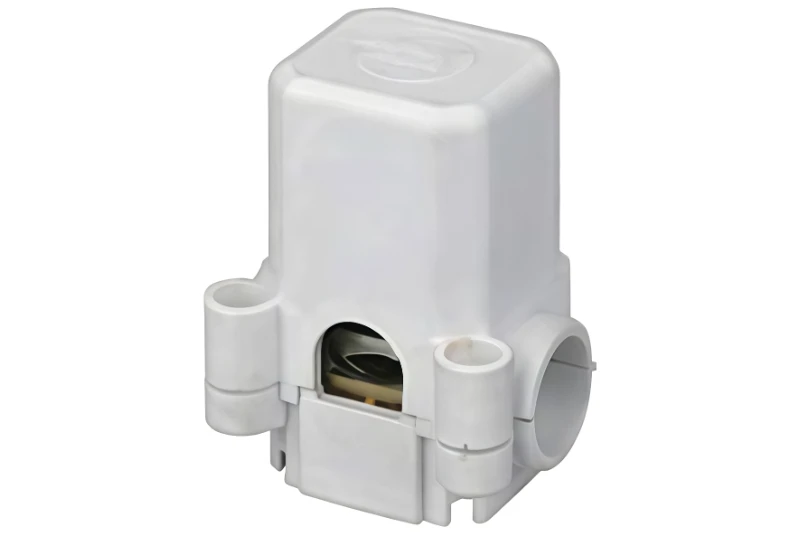

Καλώδιο T Σύνδεσμος 95 τ.μ. χτυπά ένα κύριο καλώδιο 95 mm² χωρίς να το κόψει. Ο κύριος αγωγός τοποθετείται στο κάτω κανάλι ακριβώς όπως τραβήχτηκε, το επάνω περίβλημα κλείνει πάνω του και δύο εξαγωνικοί κοχλίες οδηγούν τις επαφές διάτρησης μέσα από τη μόνωση. Τίποτα σχετικά με την κύρια λειτουργία δεν αλλάζει: χωρίς κόψιμο, χωρίς απογυμνωμένο άκρο, χωρίς ωτίδα πτύχωσης, χωρίς ταινία.

Αυτό έχει μεγαλύτερη σημασία όπου η άρθρωση δεν θα επιθεωρηθεί ξανά. Σε έναν θαμμένο τροφοδότη διανομής ή σε μια γραμμή κορμού φυτού, ένας απογυμνωμένος αγωγός 95 mm² πρέπει να σφραγιστεί με το χέρι και μια χειροποίητη-σφράγιση σε ένα καλώδιο αυτού του μεγέθους είναι το σημείο όπου εισχωρεί η υγρασία.

Το νερό που φτάνει σε αυτόν τον αγωγό καταλήγει ως σφάλμα γείωσης στον τροφοδότη και η εύρεση του σημαίνει ότι ανοίγει ξανά το έδαφος. Εδώ ο μόνος απογυμνωμένος χαλκός είναι η ουρά του κλάδου, κλειστή μέσα στο περίβλημα. ένα προαιρετικό κουτί προστασίας από τις καιρικές συνθήκες καλύπτει ολόκληρο το συγκρότημα για άμεση ταφή ή βάση κοντάρι.

Οι βαθμολογίες ακολουθούν τον μαέστρο. Η κύρια θύρα παίρνει 95 mm² χαλκό, η θύρα διακλάδωσης χρειάζεται 25 mm² έως 95 mm² και η βρύση έχει ονομαστική τιμή έως και 300 A ανάλογα με την εμβέλεια του καλωδίου στο οποίο έχει τοποθετηθεί. Η αντίσταση μόνωσης είναι τουλάχιστον 500 MΩ και το συγκρότημα αντέχει 3 kV AC για ένα λεπτό.

Τεχνικές Προδιαγραφές

Τυπική διαμόρφωση για τον κλάδο T- 95 mm². Επιβεβαιώστε κάθε γραμμή σε σχέση με την κατασκευή του καλωδίου σας και τις συνθήκες του χώρου πριν την απελευθέρωση.

Παράμετρος	Αξία
Διαμόρφωση	Σφιγκτήρας διατρητικής κοχλίας-κλαδί-τρίοδης μόνωσης-. το κύριο καλώδιο που έμεινε άκοπο και ξεγυμνωμένο
Μέγεθος κύριου καλωδίου	95 mm² (Cu) - η γραμμή ανοίγματος της σελίδας πηγής αναφέρει επίσης τα κύρια καλώδια αλουμινίου, επιβεβαιώστε ποια είναι κατάλληλα
Σειρά καλωδίων διακλάδωσης	25–95 mm² (Cu)
Μήκος λωρίδας κλαδιού	Περίπου 18–22 mm μόνωσης από το άκρο του καλωδίου διακλάδωσης
Ονομαστικό ρεύμα	Έως 300 A, που ορίζεται από την εμβέλεια του αγωγού, η βρύση προσαρμόζεται σε - μια κύρια-πλευρική φιγούρα
Pull Out Force, Main Port	Μεγαλύτερο ή ίσο με 1500 N
Pull{0}}Out Force, Branch Port	Μεγαλύτερο ή ίσο με 800 N
Μπουλόνια σύσφιξης	Δύο εξαγωνικά μπουλόνια, σφιγμένα εναλλάξ για να εδράζουν ομοιόμορφα οι επαφές διάτρησης
Ροπή εγκατάστασης	25–30 N·m για 95 mm²
Αντίσταση μόνωσης	Μεγαλύτερο ή ίσο με 500 MΩ
Διηλεκτρική Αντοχή	3 kV AC για 1 λεπτό
Επικοινωνία μαέστρου	Αναφορά σειράς με κασσίτερο-κράμα χαλκού - από τη σελίδα 50 mm² σε αυτόν τον ιστότοπο, επιβεβαιώστε για αυτό το μέγεθος
Ονομαστική τάση	Δεν έχει δημοσιευθεί για αυτό το μέγεθος. τα εισαγωγικά της σελίδας 50 mm² 1000 V AC / 1500 V DC - επιβεβαιώνουν
Θερμοκρασία λειτουργίας	Δεν έχει δημοσιευθεί για αυτό το μέγεθος. τα εισαγωγικά της σελίδας 50 mm² επιβεβαιώνουν -40 μοίρες έως +120 μοίρες -
Στέγαση	Δεν δημοσιεύτηκε για αυτό το μέγεθος - επιβεβαιώστε τη βαθμολογία υλικού και φλόγας
Κουτί προστασίας (προαιρετικό)	Μίγμα σταθεροποιημένου πολυπροπυλενίου (PP) ή PC/ABS με υπεριώδη ακτινοβολία-
Βαθμολογία προστασίας κουτιού	IP65 / IP67 - η γραμμή ανοίγματος της σελίδας πηγής αξιώνει IP68. συμφιλίωση πριν από τη δημοσίευση (βλ. Παράρτημα Β)
Διαστάσεις κουτιού	Μέγεθος γύρω από τον σύνδεσμο με περιθώριο ακτίνας κάμψης καλωδίου-
Τοποθέτηση κουτιού	Τοποθέτηση-του τοίχου ή άμεση ταφή με κατάλληλη επίχωση
Αναφορά σχεδιασμού	IEC 61238-1 / EL 50483-4 - τα πρότυπα που ελέγχουν οι αγοραστές για συνδετήρα διακλάδωσης διάτρησης μόνωσης. Δεν αναφέρεται κανένα πρότυπο στην αρχική σελίδα, ονομάστε ένα μόνο όταν διατηρείται η αναφορά
Προσαρμογή	Σχέδια OEM / ODM ανά πελάτη, συμπεριλαμβανομένου του αριθμού θυρών διακλάδωσης και της σήμανσης σώματος
MOQ	Εξαρτάται από τη διαμόρφωση. δοκιμαστικές παραγγελίες διαπραγματεύσιμες
Εγγύηση Ποιότητας	12–24 μήνες από την ημερομηνία αποστολής
Πρότυπο παραγωγής	Σύστημα διαχείρισης ποιότητας ISO 9001
Συσκευασία	Τυπική συσκευασία εξαγωγής
Λιμένες παράδοσης	Λιμάνι Ningbo / Λιμάνι της Σαγκάης
Παράθεση Αναστροφή	Μέσα σε 24 ώρες

Βασικά πλεονεκτήματα

Τέσσερα σημεία αποφασίζουν εάν μια βρύση 95 mm² εξακολουθεί να είναι υγιής μετά από δέκα χρόνια στο έδαφος.

1. Πού θα έμπαινε το νερό και δεν μπαίνει εδώ

Ο κύριος αγωγός διατηρεί τη δική του εξωθημένη μόνωση σε όλο του το μήκος, έτσι ώστε κανένα χειροποίητο σφράγισμα-δεν μένει πάνω από απογυμνωμένο χαλκό. Η ουρά διακλάδωσης είναι ο μόνος γυμνός αγωγός και είναι κλειστή μέσα στο περίβλημα κάτω από το προαιρετικό κουτί προστασίας. Σε μια θαμμένη τροφοδοσία αυτή είναι η διαφορά μεταξύ μιας άρθρωσης και ενός σφάλματος που περιμένει την υγρή περίοδο.

2. Δύο εξάγωνα μπουλόνια στα 25–30 N·m, χωρίς πτυχή

Ο σφιγκτήρας δεν εξαρτάται από μια μήτρα και ένα εργαλείο πτύχωσης που μπορεί να μην υπάρχει στο χώρο. Δύο εξαγωνικά μπουλόνια σφιγμένα εναλλάξ στα 25–30 N·m οδηγούν τις επαφές διάτρησης στην κύρια μόνωση και τις συγκρατούν, με την κύρια θύρα να παίρνει τουλάχιστον 1500 N πριν μετακινηθεί ο αγωγός.

3. Η κύρια εκτέλεση δεν διακόπτεται ποτέ

Επειδή τίποτα δεν κόβεται και τίποτα δεν{0}}τερματίζεται ξανά, ο τροφοδότης διατηρεί τη συνέχεια με την οποία σχεδιάστηκε και ο κλάδος δεν προσθέτει έναν σύνδεσμο που πρέπει να καταχωρηθεί και να διατηρηθεί. Η βρύση μπορεί να γίνει σε μια τάφρο ή ένα πάνελ χωρίς να κλείσει ολόκληρη η ροή.

4. Μια θύρα υποκαταστήματος που παίρνει το πραγματικό καλώδιο

Η πλευρά του κλάδου δέχεται 25 mm² έως 95 mm², επομένως μια βαριά δευτερεύουσα-τροφοδοσία και μια ελαφριά τροφοδοσία ελέγχου χρησιμοποιούν τον ίδιο σύνδεσμο και ένα πλήρωμα μεταφέρει ένα μέρος αντί για ένα σετ ωτίδων. Απογυμνώστε την ουρά στα 18–22 mm, τοποθετήστε την μέχρι να συναντήσει το αγώγιμο ένθετο και στρέψτε τα μπουλόνια.

Τερματικό συρμάτινο κλουβί εναντίον παραδοσιακού ορειχάλκινου τερματικού

Η επικεφαλίδα διατηρείται από το εγκεκριμένο πρότυπο. Η σύγκριση παρακάτω είναι γραμμένη για τη διεπαφή διάτρησης του μπουλονιού-σφιγκτήρα, της μόνωσης- αυτού του προϊόντος.

Σημείο Σύγκρισης	Κλάδος μπουλονιού-Σφιγκτήρας T- (Αυτός ο σύνδεσμος)	Παραδοσιακός ορειχάλκινος ακροδέκτης με κομμένο σύνδεσμο
Κύριος αγωγός	Αφήνεται άκοπο και ξεγυμνωμένο. οι επαφές τρυπούν τη μόνωση	Κόβουμε, απογυμνώνουμε και στα δύο άκρα και ξανα-τερματίζουμε
Αρθρώσεις που προστέθηκαν στον τροφοδότη	Κανένας	Μία βιδωτή ή πτυχωμένη άρθρωση για κάθε βρύση
Στεγανότητα	Σφραγισμένο περίβλημα συν προαιρετικό κουτί προστασίας IP65 / IP67	Ανάλογα με την ταινία ή το μανίκι το πλήρωμα εφαρμόζει με το χέρι
Συμπεριφορά σε υγρό έδαφος	Χωρίς απογυμνωμένο κύριο αγωγό για να φτάσει το νερό	Το νερό διοχετεύεται στην άρθρωση και καταλήγει στη γη
Σφίξιμο	Δύο εξαγωνικά μπουλόνια στα 25–30 N·m, τραβήξτε-μεγαλύτερο ή ίσο με 1500 N	Σετ ροπής ανά ωτίδα, ανά εργαλείο, ανά πλήρωμα
Εργαστείτε στη βρύση	Θέση, κλείσιμο, ροπή μία φορά	Κόψτε, απογυμνώστε, πτυχώστε, μονώστε και στη συνέχεια κουτί
Ανοίγετε ξανά τη βρύση-	Η θύρα διακλάδωσης είναι προσβάσιμη χωρίς να αγγίζετε την κύρια διαδρομή	Η άρθρωση πρέπει να κοπεί και να ξαναφτιαχτεί

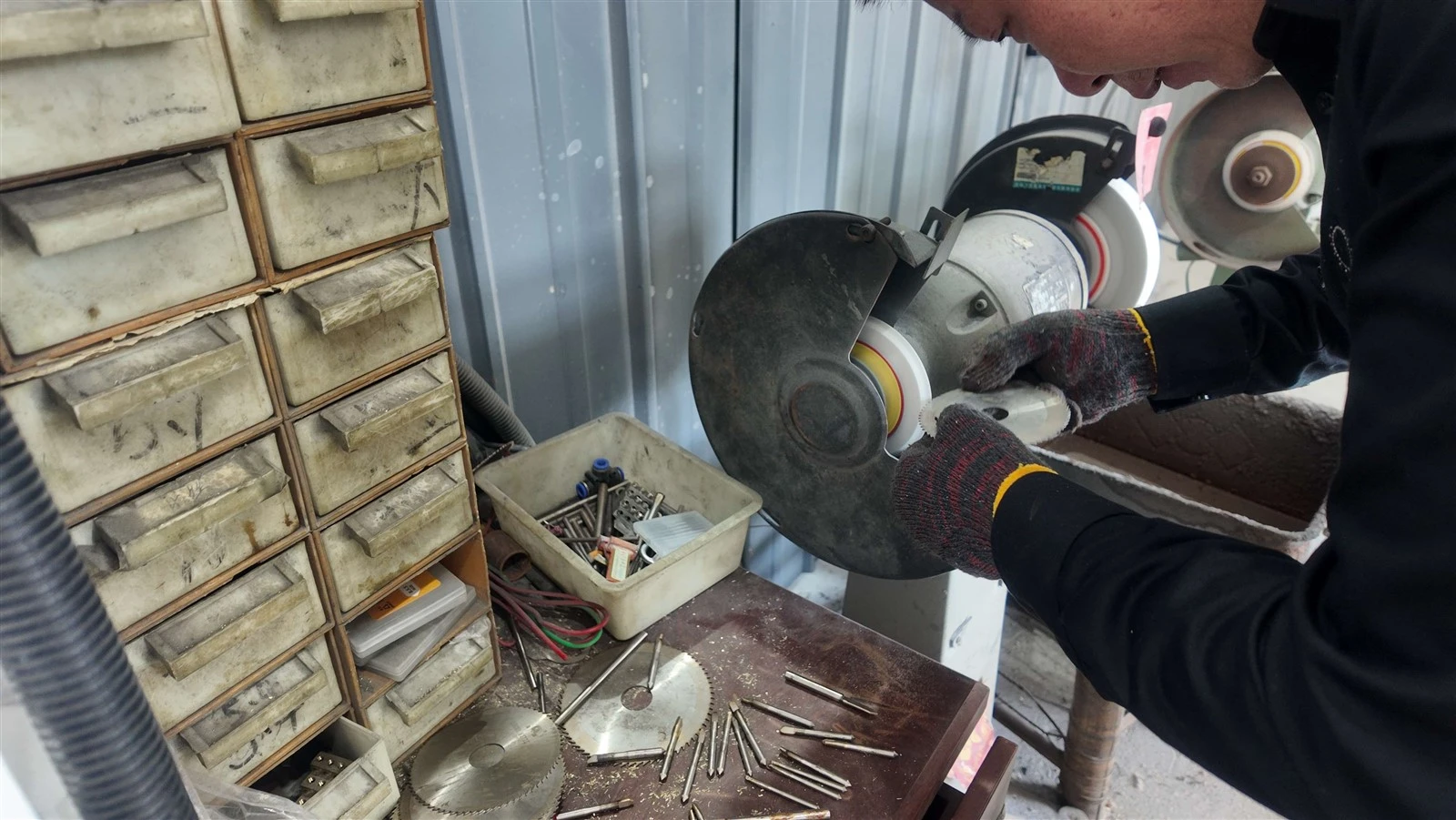

Επαγγελματική παραγωγική διαδικασία

Πέντε στάδια, με τα ηλεκτρικά αποτελέσματα να καταγράφονται ανά παρτίδα.

Σχηματισμός επαφής - ράβδου κόπηκε και διαμορφώθηκε στο σχέδιο για το κύριο κανάλι 95 mm².

Χύτευση σωμάτων συνδέσμων - και προστατευτικών κιβωτίων μορφοποιημένα σε σταθεροποιημένο με υπεριώδη ακτινοβολία{{1} μείγμα PP ή PC/ABS που καθορίζεται για το κουτί.

Εξαγωνικά μπουλόνια και κλιπ ασφάλισης υλικού - που παράγονται με τη ροπή για την οποία έχει αξιολογηθεί το συγκρότημα.

Συναρμολόγηση του κύριου καναλιού -, της θύρας διακλάδωσης και των επαφών διάτρησης ευθυγραμμισμένες και καθισμένες σε ένα εξάρτημα.

Δοκιμή ρουτίνας - αντίστασης μόνωσης στα 500 MΩ ή άνω, διηλεκτρική αντοχή στα 3 kV εναλλασσόμενου ρεύματος για ένα λεπτό και τραβήξτε- τη δειγματοληψία και στις δύο θύρες.

Επιλογές επεξεργασίας υλικού & επιφάνειας

Δύο υλικές αποφάσεις αξίζει να διευθετηθούν πριν μπει η παραγγελία.

Αγώγιμο ένθετο διάτρησης

Μόλις το ένθετο διεισδύσει στην κύρια μόνωση, μεταφέρει ολόκληρο το ρεύμα διακλάδωσης, έτσι το υλικό του καθορίζει την αντίσταση επαφής και τη συμπεριφορά διάβρωσης σε υγρό έδαφος. Η σελίδα πηγής το ονομάζει μόνο ως αγώγιμο ένθετο. η σελίδα 50 mm² σε αυτόν τον ιστότοπο προσδιορίζει επικασσιτερωμένο-κράμα χαλκού. Επιβεβαιώστε το υλικό και την επένδυση για αυτό το μέγεθος πριν την απελευθέρωση.

UV-Σταθεροποιημένο κουτί προστασίας από PP ή PC/ABS

Το προαιρετικό κουτί είναι χυτευμένο σε σταθεροποιημένο πολυπροπυλένιο-UV ή μείγμα PC/ABS, ώστε να διατηρεί το σχήμα και το χρώμα του σε εξωτερικούς χώρους και σε τάφρο. Έχει μέγεθος γύρω από τον σύνδεσμο με περιθώριο ακτίνας κάμψης καλωδίου-και τοποθετείται σε τοίχο ή μπαίνει στο έδαφος με κατάλληλο επίχωμα.

Σενάρια εφαρμογής

Τρία μέρη όπου ένα κλαδί 95 mm² είναι συνήθως το ακριβό μέρος της εργασίας.

Θαμμένο αστικό καλώδιο διανομής

Δημοτικοί τροφοδότες χαμηλής-τάσης όπου ένας κλάδος πρέπει να φύγει από το κύριο καλώδιο χωρίς να το κόψει. Τίποτα δεν απολήγει ξανά-υπόγεια και το προστατευτικό κουτί μεταφέρει την άρθρωση μέσω άμεσης ταφής με επίχωμα αντί για χειροποίητη-σφράγιση πάνω από απογυμνωμένο χαλκό.

Γραμμές κορμού εργοστασίων βαριάς-βιομηχανίας

Φυτέψτε κύριους πίνακες διανομής και μεγάλες διαδρομές κορμού όπου πρέπει να ληφθεί ένα κλαδί χωρίς να σπάσει ο τροφοδότης. Ο κύριος αγωγός δεν διαταράσσεται, δεν προστίθεται σύνδεσμος στη διαδρομή και η σύνδεση γίνεται με ένα πέρασμα ροπής στη βρύση.

Φωτισμός δρόμου και προσωρινές τροφοδοσίες

Ο πόλος-πατάει σε κυκλώματα φωτισμού και προσωρινή ισχύ κατασκευής, όπου ο ίδιος σύνδεσμος ανακτάται και τοποθετείται εκ νέου. Το κύριο κανάλι-ανοίγει ξανά, η ουρά διακλάδωσης αφαιρείται ξανά-στα 18–22 mm και η μονάδα επιστρέφει στην επόμενη εργασία.

Συχνές Ερωτήσεις

Ε: Πρέπει να κοπεί ή να απογυμνωθεί το κύριο καλώδιο;

Α: Ούτε. Ο κύριος αγωγός τοποθετείται στο κανάλι ακριβώς όπως τραβήχτηκε και οι δύο εξάγωνοι κοχλίες οδηγούν τις επαφές διάτρησης μέσω της μόνωσης του. Μόνο ο αγωγός διακλάδωσης απογυμνώνεται, σε περίπου 18–22 mm, πριν εισέλθει στην πλευρική θύρα.

Ε: Σε ποια ροπή πρέπει να ρυθμιστούν τα μπουλόνια και πώς επαληθεύεται η άρθρωση;

A: 25–30 N·m για 95 mm², εφαρμόζονται στα δύο εξαγωνικά μπουλόνια εναλλάξ, ώστε οι επαφές να εδράζουν ομοιόμορφα. Τραβήξτε απαλά και τα δύο καλώδια στη συνέχεια: το συγκρότημα έχει ονομαστική τιμή τουλάχιστον 1500 N στην κύρια θύρα και 800 N στη θύρα διακλάδωσης.

Ε: Πώς διατηρείται στεγανός ένας θαμμένος σύνδεσμος;

Α: Ο κύριος αγωγός διατηρεί τη δική του μόνωση, επομένως καμία χειροποίητη στεγανοποίηση-δεν μένει πάνω από απογυμνωμένο χαλκό. Για υπαίθριες ή θαμμένες εργασίες, το προαιρετικό κουτί προστασίας έχει βαθμολογία IP65 / IP67 και τοποθετείται σε τοίχο ή μπαίνει με κατάλληλο επίχωμα. Η γραμμή ανοίγματος της σελίδας πηγής αξιώνει IP68 για την υποδοχή σύνδεσης. Εάν χρειάζεστε αυτό το υπόγειο, πείτε μας το βάθος και τη διάρκεια σχεδιασμού και θα το επιβεβαιώσουμε, επειδή το IEC 60529 αφήνει τον κατασκευαστή και τον χρήστη να συμφωνήσουν.

Ε: Ποιες είναι οι τιμές ηλεκτρικής ενέργειας για αυτό το μέγεθος;

A: Έως 300 A, που ορίζεται από την εμβέλεια του αγωγού στον οποίο τοποθετείται η βρύση και όχι από τον ίδιο τον σύνδεσμο. Η αντίσταση μόνωσης είναι τουλάχιστον 500 MΩ και το συγκρότημα αντέχει 3 kV AC για ένα λεπτό, σε μια περιοχή διακλάδωσης από 25 mm² έως 95 mm².

Ε: Υποστηρίζετε την προσαρμογή και ποιο είναι το MOQ;

Α: Ο αριθμός θυρών διακλάδωσης, η σήμανση σώματος και η προμήθεια κουτιού προστασίας{0}}μπορεί να παραχθεί στο σχέδιό σας με όρους OEM ή ODM. Το MOQ εξαρτάται από τη διαμόρφωση και τα εργαλεία που εμπλέκονται και οι δοκιμαστικές παραγγελίες για ένα έργο είναι διαπραγματεύσιμες. Στείλτε το κύριο μέγεθος καλωδίου, τα μεγέθη διακλάδωσης και τον αριθμό ανά σύνδεσμο, το περιβάλλον εγκατάστασης και την στοχευόμενη ποσότητα για προσφορά εντός 24 ωρών.
