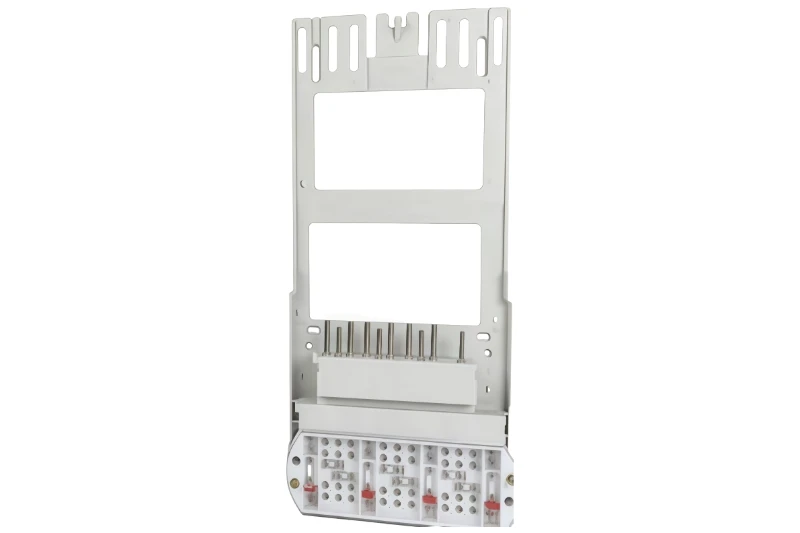

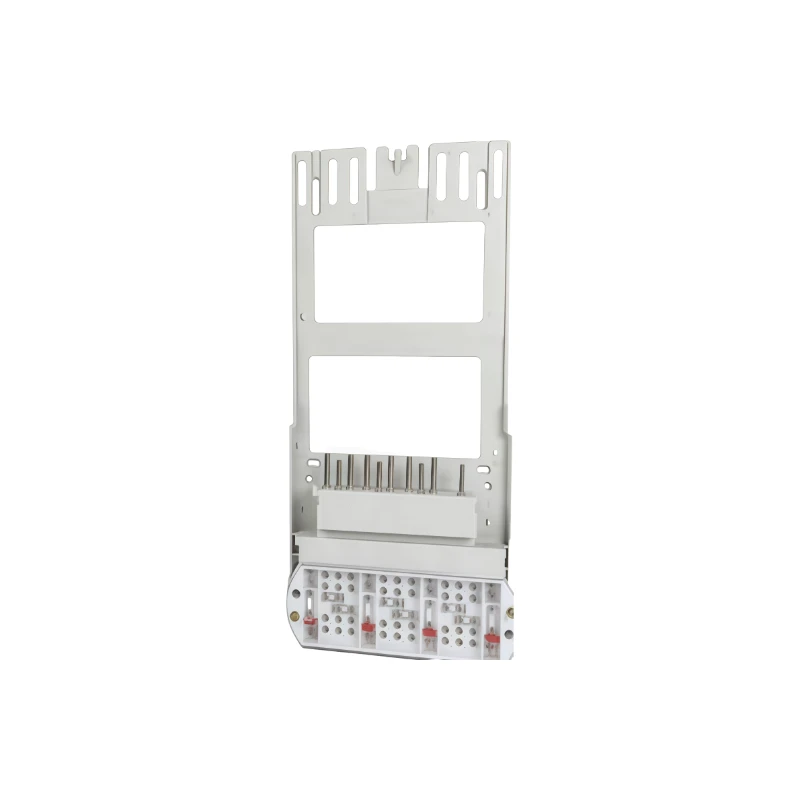

Μεταβατικό Πλέγμα Καταστολής Πλέγματος
Συμβάντα μεταγωγής διακόπτη υψηλής τάσης, ατμοσφαιρικοί κεραυνοί και ηλεκτροστατικά τόξα τροφοδοτούν καταστροφικές μεταβατικές τάσεις στις δευτερεύουσες διαδρομές CT, απειλώντας να καούν τα εσωτερικά IC μέτρησης. Για την εξάλειψη αυτών των τρωτών σημείων, αυτός ο σύνδεσμος εκκαθάρισης τριών φάσεων 6Α παρέχει τοπική προστασία τύπου 2/3 σε τρεις γραμμές σήματος. Λειτουργώντας σε απόλυτη παράλληλη διαμόρφωση, εξαλείφει τους επικίνδυνους-κίνδυνους πυρκαγιάς ανοικτού-υψηλού κυκλώματος υψηλής τάσης που σχετίζονται με τις παραδοσιακές ενσωματωμένες μονάδες προστασίας.
Βασικά Προστατευτικά Στοιχεία Συστήματος
Nanosecond-Scale Clamping Array: Ενσωματώνει βαρέως-σωλήνες εκκένωσης αερίου (GDT) και γρήγορους κόμβους βαρίστορ που αποκρίνονται σε λιγότερο από ή ίσο με 100ns. Απορροφά μια ώθηση 5kA (8/20µs) ανά γραμμή ενώ περιορίζει την υπολειπόμενη τάση σε λιγότερο από ή ίσο με 100V στο 1kA, διατηρώντας τους ψηφιακούς επεξεργαστές κατάντη.
Αντι{0}}Εξωτερική θωράκιση από πολυανθρακικό κατά της θραύσης: Χυτευμένη αποκλειστικά από αναβαθμισμένη βάση πολυκαρβονικού υλικού πολυμερούς μηχανικής. Αυτό το περίβλημα εξαλείφει τις χημικές ρωγμές, αποτρέπει τα εντοπισμένα τόξα παρακολούθησης του άνθρακα-και παρέχει μακροπρόθεσμα όρια μόνωσης που υπερβαίνουν τα 30MΩ.
Διπλή-Ρύθμιση μπλοκ στερέωσης προγράμματος οδήγησης: Οι βαριές σωληνοειδείς εγγραφές σύσφιξης σύρματος χρησιμοποιούν την χαρακτηριστική μας διαμόρφωση βίδας συνδυασμένης σύνθετης υποδοχής. Τα συνεργεία εγκατάστασης μπορούν να εφαρμόσουν υψηλή ροπή χρησιμοποιώντας τυπικά επίπεδα ή σταυρωτά εργαλεία, διασφαλίζοντας μια σφιχτή τοποθέτηση του σύρματος κάτω από έντονη θερμική κυκλοποίηση.
Ενσωματωμένη δευτερεύουσα αναφορά γείωσης: Σχεδιασμένη με μια εξειδικευμένη ράβδο γείωσης απευθείας-στο-σασί που δημιουργεί ένα άμεσο δυναμικό αναφοράς κατά την εγκατάσταση. Αυτή η δομή εκτρέπει γρήγορα τις εισερχόμενες αιχμές υπέρτασης στην ασφάλεια χωρίς να θερμαίνει τους εσωτερικούς διαδρόμους.
Τεχνικές Παράμετροι
| Παράμετρος | Αξία |
| Ονομαστικό ρεύμα | 6 A συνεχές (κατάλληλο για 1 A/5 A CT δευτερεύοντος) |
| Ονομαστική τάση | 660 V AC (μόνωση) |
| Αριθμός καναλιών | 3 (A‑N, B‑N, C‑N) |
| Λειτουργίες προστασίας | Γραμμή-γραμμή, γραμμή-γείωση (κοινόχρηστο) |
| Κατηγορία προστασίας από υπερτάσεις | Τύπος 2 / Τύπος 3 (IEC 61643-21) |
| Ρεύμα παλμού 8/20 µs (Iimp) | 5 kA ανά γραμμή |
| Υπολειπόμενη τάση (Ανώτερη) | Λιγότερο ή ίσο με 100 V @ 1 kA (8/20 µs) |
| Χρόνος απόκρισης | Μικρότερο ή ίσο με 100 ns |
| Εύρος καλωδίων (χαλκός) | 0,5 mm² – 4 mm² |
| Τύπος τερματικού | Σωληνοειδής βίδα (ροπή μεγαλύτερη από ή ίση με 0,5 N·m) |
| Υλικό στέγασης | Η/Υ |
| Θερμοκρασία λειτουργίας | -40 μοίρες – +85 μοίρες |
| Θερμοκρασία αποθήκευσης | -40 μοίρες – +105 μοίρες |
| Βάση | Βάση πίνακα (βίδα) ή προσαρμογέας DIN-rail |
| Πιστοποιήσεις | CE, RoHS, IEC 61643‑21, UL 2808 |
Ακραία επιχειρησιακά κλίματα
Αυτή η παραλλαγή άκαμπτου υλικού είναι βελτιστοποιημένη για απομακρυσμένες ηλιακές συστοιχίες ερήμου, αρκτικούς υπο{0}}σταθμούς και ατράκτους ανεμογεννητριών υψηλής-δόνησης. Λειτουργώντας ομαλά σε ένα εξαιρετικά{3}}φαρδύ περίβλημα θερμοκρασίας (-40 μοίρες έως +85 μοίρες ), αντέχει την έντονη σκόνη και την υψηλή υγρασία.
Σημεία αναφοράς συμμόρφωσης και επαλήθευσης
Κατασκευασμένο σε απόλυτη συμφωνία με τα παγκόσμια πρότυπα IEC 61643-21 για καταστολείς υπερτάσεων δικτύου δεδομένων και σημάτων, οι παράμετροί του ελέγχονται διεξοδικά από ανεξάρτητες εργαστηριακές εκθέσεις δοκιμών. Φέρει καθαρά παράθυρα επαλήθευσης και κατέχει έγκυρα διαπιστευτήρια ασφαλείας CE.
